Vibrador de concreto: imersão, mangote e régua — qual usar na concretagem

Vibrador de imersão, mangote vibratório e chicote vibrador são nomes do mesmo equipamento: o conjunto motor + mangueira flexível + agulha que adensa o concreto dentro da fôrma, expulsando o ar aprisionado. Já a régua vibratória trabalha na superfície: adensa a camada de cima e nivela a placa. Este guia explica qual usar em cada etapa da concretagem, como escolher o diâmetro da agulha e quando vale alugar o vibrador em vez de comprar.

Por que vibrar o concreto

O concreto lançado na fôrma carrega bolhas de ar. Sem adensamento, essas bolhas viram nichos (brocas), reduzem a resistência da peça e expõem a armadura: em laje, viga, pilar e fundação, vibrar é etapa da concretagem. O porquê em detalhe, com o passo a passo do mergulho e da retirada da agulha, está no guia por que usar vibrador de concreto. Aqui, o assunto é a escolha: qual vibrador, qual agulha, qual mangote e em que ordem.

Vibrador de imersão, mangote ou chicote: qual a diferença?

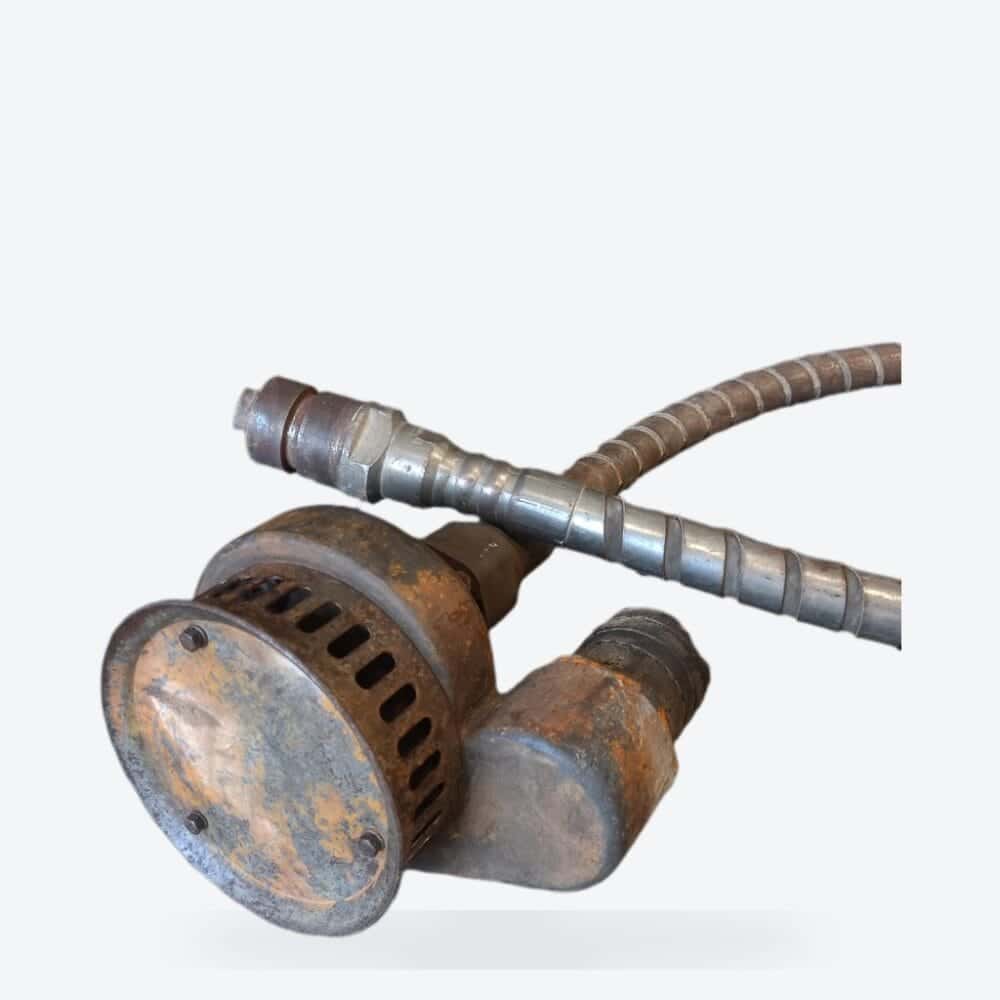

Nenhuma. Vibrador de imersão é o nome técnico, mangote é como a obra chama a mangueira com a agulha, e chicote é o apelido do conjunto em Pernambuco. Os três nomes descrevem a mesma máquina: um motor, elétrico ou a gasolina, que aciona a agulha vibratória mergulhada no concreto. O que muda de um pedido para outro é o diâmetro da agulha e o comprimento do mangote. Cuidado com a palavra: na obra, mangote também é a mangueira grossa que bombeia concreto; aqui, é o tubo flexível do vibrador, com a agulha na ponta.

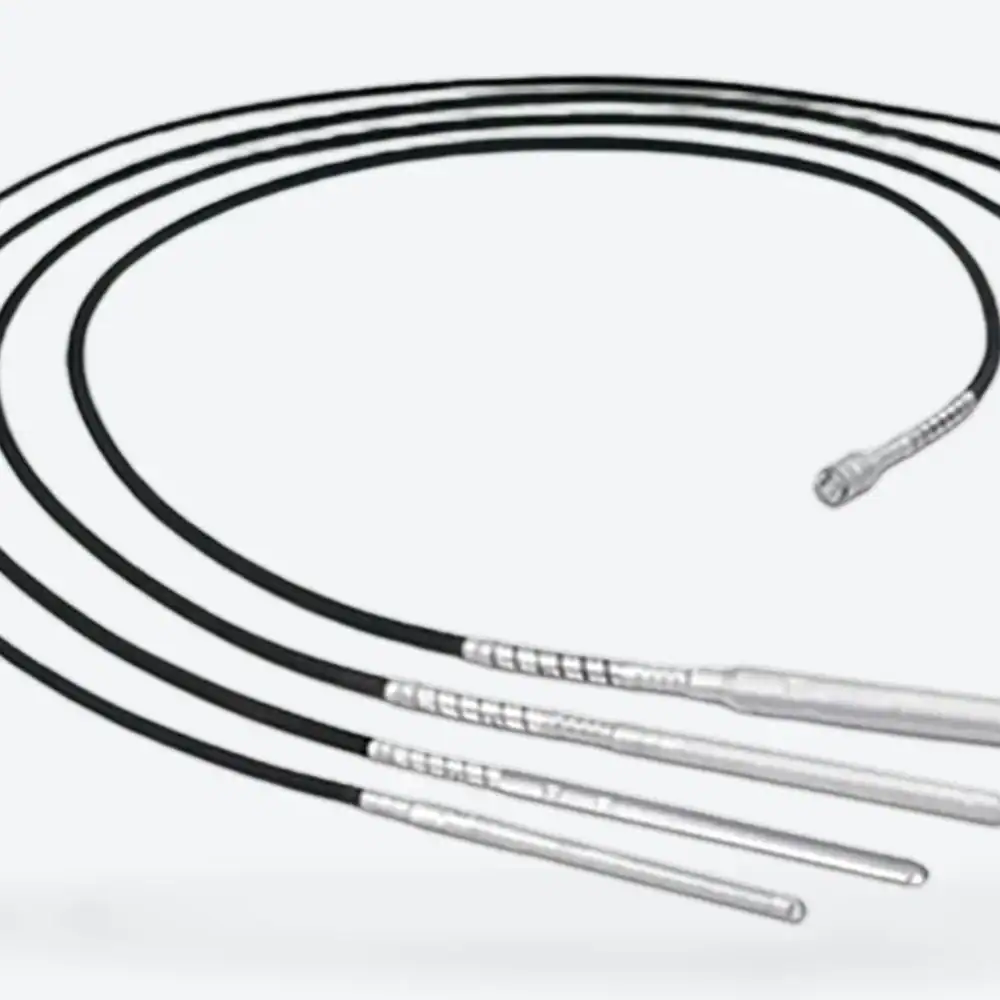

Como escolher o diâmetro da agulha (mangote)

A regra prática de obra: a agulha precisa passar entre as barras da armadura e ser compatível com a espessura da peça.

A distância entre mergulhos segue a regra prática de 8 a 10 vezes o diâmetro da agulha, para que o raio de ação de um ponto encontre o do seguinte. Na dúvida entre duas medidas, a menor passa em mais lugares. No comprimento, a referência é o mangote ter cerca de 1 m a mais que a altura da peça a vibrar: o de 1,20 m serve à peça ao alcance da mão, e o de 5 m chega ao pé de pilar alto ou cobre laje grande sem mudar o motor de lugar. A equipe da Prático confirma a medida certa na hora da cotação, pelo tipo de peça que você vai concretar.

Elétrico ou a gasolina?

Com energia no canteiro, há duas opções na frota: o motor elétrico portátil, mais leve, e o monofásico de 2 cv, em 220 V. O motor a gasolina liberta a concretagem de ponto de tomada — fundação de terreno sem ligação provisória, obra de rua, reforço afastado do quadro. Qual motor vai com cada mangote, a equipe confirma na cotação. No elétrico, a extensão precisa ter a bitola certa para a distância: cabo fino demais derruba a rotação e aquece o motor.

A sequência certa da concretagem

Concretagem bem-feita usa três equipamentos em sequência, cada um numa etapa:

• 1. Adensar — o vibrador de imersão (chicote) elimina o ar dentro da massa;
• 2. Nivelar — a régua vibratória, de 2 ou 3 m na frota, puxa e nivela a superfície e adensa a camada de cima;
• 3. Acabar — a alisadora de concreto (acabadora de piso) fecha e alisa o piso depois do ponto de pega.

Para preparar a massa na própria obra, o conjunto se completa com a betoneira. Com sol forte, como é comum em Recife, vibre logo atrás de quem lança: no calor, o concreto perde trabalhabilidade rápido.

Erros de escolha que estragam a concretagem

• Agulha grossa demais — não passa entre as barras e fica vibrando por cima da armadura, sem chegar ao fundo;
• Mangote curto — não alcança o pé do pilar ou o meio da laje, e o fundo fica sem adensar;
• Régua sozinha em laje grossa — acima de cerca de 15 a 20 cm, ela adensa só a camada de cima: a agulha entra antes;
• Extensão fina no motor elétrico — o motor perde rotação, a agulha vibra fraco e o motor aquece;
• Concretagem grande sem vibrador de reserva — se o único parar, o concreto já lançado começa a pegar sem adensamento.

Alugar ou comprar o vibrador?

Vibrador trabalha em dia de concretagem — e fica parado no resto do mês. Para construtora, o aluguel entrega o equipamento revisado no dia da concretagem, sem manutenção de motor, sem estoque de agulha e mangote, e com troca rápida se precisar.

Perguntas frequentes

Vibrador de imersão e mangote são a mesma coisa?

Sim. Mangote é a mangueira flexível com a agulha; vibrador de imersão é o nome técnico do conjunto. Na locação, motor e mangote vêm juntos, prontos para uso.

Preciso de régua vibratória se já tenho o chicote?

Depende da espessura. Em laje e piso de até cerca de 15 cm, a régua adensa a camada de cima e nivela, e o chicote entra só junto às fôrmas e nos cantos. Mais grosso que isso, o chicote adensa por dentro e a régua vem depois, para nivelar. Na frota, a régua tem 2 m, para calçada e área pequena, ou 3 m, para piso de casa e garagem.

Que agulha usar em laje residencial?

Na maioria das lajes e vigas residenciais, a agulha de 36 mm resolve; quem decide é o vão entre as barras e a espessura da peça. Armadura muito densa pede 25 mm; fundação e bloco pedem 46 mm; radier e bloco sobre estacas, 63 mm.

Quanto tempo vibrar em cada ponto?

De 5 a 15 segundos, em geral perto de 10, pela referência técnica da ABCP: o ponto é quando param de subir bolhas e a superfície fica brilhante. Passar disso separa a brita da nata.

Qual a norma da vibração do concreto?

Na execução, a ABNT NBR 14931 (execução de estruturas de concreto armado, protendido e com fibras) trata do lançamento e do adensamento. Na segurança, a NR-18 pede que um trabalhador capacitado supervisione a concretagem e que equipamentos e energia passem por inspeção antes dela e durante ela (item 18.7.4.3).
